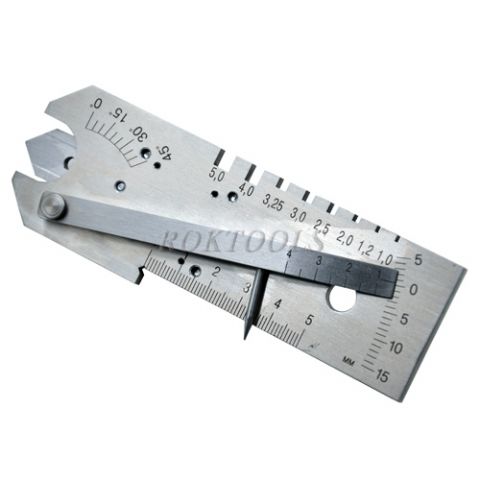

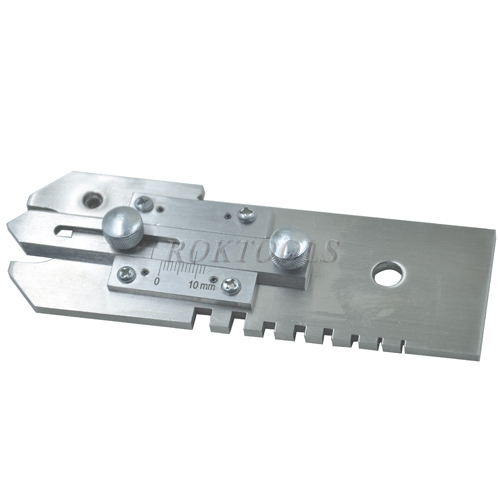

Описание и применение шаблон сварщика УШС-4:
Универсальный шаблон сварщика УШС-4 инструмент сочетающий в себе функции шаблонов УШС-3 и Ушерова-Маршака.
Шаблон сварщика УШС-4 используется для контроля:
- элементов разделки под сварной шов;
- электродов и элементов сварного шва;
- углов скоса кромок;
- высоты катета углового шва;
- высоты валика усиления;
- выпуклости корня шва стыкового соединения;
- величины зазора между свариваемыми деталями.
- диаметра электродов 1; 1,2; 2; 2,5; 3; 3,25; 4; 5мм.
Технические характеристики и погрешность универсальный шаблон УШС-4:
|
Контролируемый параметр
|
Диапазон измерения, мм
|
Цена деления, мм
|
Погрешность, мм
|
|
глубина дефектов (вмятин, забоин)
|
0-15
|
1
|
±0,5
|
|
глубина разделки шва до корневого слоя
|
0-15
|
1
|
±0,5
|
|
превышение кромок
|
0-15
|
1
|
±0,5
|
|
высота усиления шва
|
0-5
|
1
|
±0,5
|
|
высота валика усиления
|
0-10
|
1
|
±0,5
|
|
величина притупления шва
|
0-50
|
1
|
±0,5
|
|
ширина шва
|
0-50
|
1
|
±0,5
|
|
величина зазора между свариваемыми деталями
|
0,5-4
|
0,5
|
±0,25
|
|
угол скоса кромок
|
0°-45°
|
5°
|
±2,5°
|
|
высота катета углового шва
|
0-10
|
1
|
±0,5
|
|
выпуклость корня шва стыкового соединения
|
0-10
|
1
|
±0,5
|
