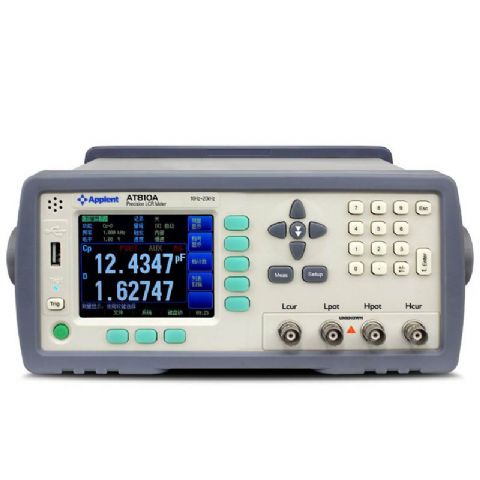

Parameters

Cs-Rs, Cs-D, Cp-Rp, Cp-D,Lp-Rp, Lp-Q, Ls-Rs, Ls-Q, Rs-Q,

R-X, Z-θrad, Z-θdeg

Monitor Paramaters

Z, D, Q, θr, θd, R, X, G, B, Y, Vac, Iac, Δ, Δ%

Accuracy

0.05% ±5 dgt

Frequency

10Hz - 20kHz (continuous frequency with resolution of 0.001Hz)

Display Range

L: 0.00001mH-999999H             C: 0.00001pF - 999999mF

R,Z: 0.00001 - 99.9999MWW     D: 0.00001 - 9.99999

Q: 0.00001 - 99999.9

θ(deg): -179.999 °-179.999 °°  θ(rad): -3.14159 – 3.14159

D%: -999999% - 999999%

Source Resistance

30Ω, 50Ω, 100Ω

Range

9 ranges,  Automatic, Manual, Nominal

Max Reading

6 dgt, principle parameter: 999999; sub parameter: 999999;

 monitor parameter: 999999

Signal Level

0.01V - 2.00V (10mV Step)

Speed

30 times/second, 10 times/second,

6 times/second, 3 times/second

1 - 256 times average is available

Comparator

14-bin sorting, 10-bin GD, 1-bin NG, 1-bin AUX,

2-bin principle parameter NG

 Count function: Max - 999999

List Scanning

10 groups frequency and level scanning test

Adjustment

Open/Short sweep frequency reset,

3 point frequency and load correction

Files

10 group files to save users setting,

1 group to save system data real-time

Interface

RS232C, ExHandler Interface,

with standard USB disc interface (article 10000 data)

Others

LCR automatic select, keypad lock, SCPI instruction set,

true-color TFT-LCD display

GENERAL FEATURES

Power Supply

Voltage: 90V AC-250V AC  Frequency: 50Hz - 60Hz  Power: Max 20VA

Dimension & Weight

264mm(Width)x107mm(Height)x350mm (Depth); 4kg

ORDERING INFORMATION

Accessories

ATL501: Test cable

ATL601: Test Fixture

ATL600: Short-circuit device

ATL108: 232 Communication cable

Optional Accessories

ATL608 SMD patch clamp

ATL508: SMD patch test clip

ATS810A: Data acquisition software

ATL508A: SMD patch test clip
