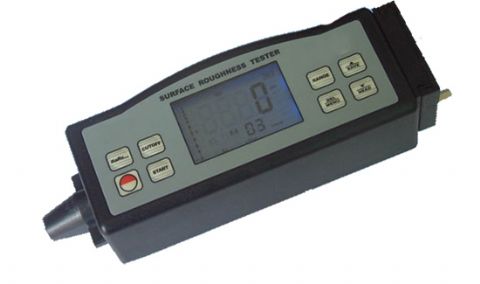

Rugosímetro de Superfície Portáteis Características:
* Conforma-se com as exigências essenciais de saúde e de segurança expor pelo europeu
* Diretrizes orientadoras junto com os padrões ISO-4287, DIN4768, JIS B e ANS146.1 ajustados
* Quatro métodos de filtração da onda: RC, PC-RC, GAUSS (somente SRT-6210)
* Bateria recarregável do íon interno do lítio e circuito de controle com capacidade elevada
* Pequeno no tamanho, luz no peso e fácil usar-se
* Pode comunicar-se com o computador do PC para estatísticas, impressão e análise pelo cabo opcional e pelo software para a relação de RS232C.
Este instrumento é compatível com quatro padrões do local medir a aspereza de superfície das várias peças maquinaria-processadas, calcula a correspondência e indica claramente todos os parâmetros da medida.
Ao medir a aspereza de uma superfície, o sensor é coloc na superfície e então uniformemente desliza ao longo da superfície conduzindo o mecanismo pela ponta de prova interna afiada. Esta aspereza causa o deslocamento da ponta de prova que conduz à mudança de uma quantidade indutiva de bobinas de indução para gerar o sinal análogo, que é em proporção à aspereza de superfície na extremidade da saída do retificador phase-sensitive.
Os processos exclusivos de DSP e calculam e outputs então os resultados da medida no LCD.
Conversão métrica de /Imperial
4 dígitos, 10 milímetros de LCD, com luminoso azul
Acessórios padrão
1 x carreg a caixa
1 sensor do padrão de x
1 placa da amostra padrão de x
1 adaptador do poder de x
1 chave de fenda de x
Manual
Cabo e software para RS-232
Extensão Rod
Especificações
Modelo
|
ROTE-1001
|
ROTE-1002
|
Padrão
|
ISO-4287, DIN4768, JIS B e ANS146.1
|
Medição
Escala
|
Ra
Rq
Rz
Rt
|
0.025~16μm/1.000~629.9μinch
0.025~16μm/1.000~629.9μinch
0.020~160μm/0.780~6299μinch
0.020~160μm/0.780~6299μinch
|
0.050~10μm/1.000~400.0μm
0.020~100.0μm/0.780~4000μinch
|
Exatidão
|
≤ ±10%
|
Definição
|
0.001μm (Reading>10μm)
0.01μm (10μm≤Reading <100μm)
0.1μm (leitura >100μm)
|
Flutuação do valor da exposição
|
≤ 6%
|
Perfil
ajustador digital
|
Perfil filtrado
|
RC, PC-RC, GAUSS
|
---
|
Procile Não-Filtrado
|
D-P
|
Sensor
|
Raio
|
5μm
|
10μm
|
Material
|
Diamante
|
Diamante
|
Força de medição
|
4mN (0.4gf)
|
16mN (0.4gf)
|
Ângulo da ponta de prova
|
90°
|
90°
|
Raio vertical de
cabeça de guiamento
|
48mm
|
48mm
|
Curso de Max.Driving
|
17.5mm/0.7inch
|
Comprimento da interrupção
|
0.25mm, 0.8mm, 0.25mm
|
Condução
Velocidade
|
Medição
|
Vt=0.135 mm/s (amostragem Length=0.25mm)
Vt=0.5mm/s (amostragem Length-0.8mm)
Vt=1mm/s (amostragem Length=2.5mm)
|
Retorno
|
Vt=1mm/s
|
Comprimento da avaliação
|
1~5L selecionável
|
Métrico/imperial
|
Conversão
|
Memória
|
7 grupos
|
---
|
Relação do PC
|
RS-232
|
---
|
Construído na bateria do Li-íon
|
Recarregável
|
Temp do funcionamento.
|
0~50
|
Umidade do funcionamento
|
<85%RH
|
Dimensões
|
140 x 52 x 48mm
|
Peso
|
baterias 420g não incluídas
|
Fonte de alimentação
|
4 baterias de x 1.5V AAA (UM-4)
|
