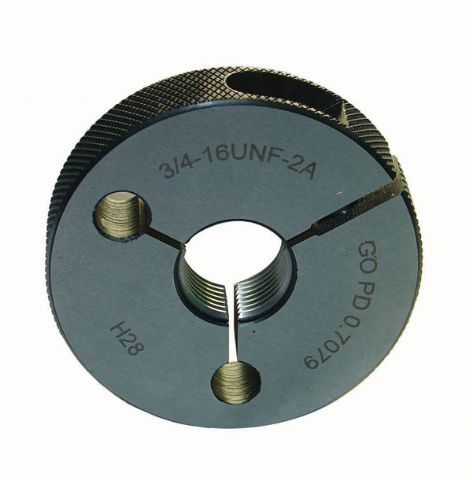

Calibres Anillo ROSCA PADRÃO AMERICANO UNC UNF UNEF UN

Producto Nombre: Calibres Anillo ROSCA PADRÃO AMERICANO UNC UNF UNEF UN

Producto Números: RG-302

Producto Unidad: Calibres Anillo ROSCA PADRÃO

Producto Observación: UNC UNF UNEF

Producto Clase:Herramientas de Medición > Calibres para Control de Roscas > Calibres Anillo Roscado

Producto Detalles

【Tiempo:2010-06-14 Navegar:】【Font: Grande Mediados Pequeño】【Imprimir】【Cerrar】

Calibres Anillo ROSCA PADRÃO

UNC UNF UNEF

UNC			UNF			UNEF
Nominal Size	thread/perinch	Accuracy	Nominal Size	thread/perinch	Accuracy	Nominal Size	thread/perinch	Accuracy
3	48	2a、3a	3	56	2a、3a	12	32	2a、3a
4	40	2a、3a	4	48	2a、3a	1/4	32	2a、3a
5	40	2a、3a	5	44	2a、3a	5/16	32	2a、3a
6	32	2a、3a	6	40	2a、3a	3/8	32	2a、3a
8	32	2a、3a	8	36	2a、3a	7/16	28	2a、3a
10	24	2a、3a	10	32	2a、3a	1/2	28	2a、3a
12	24	2a、3a	12	28	2a、3a	9/16	24	2a、3a
1/4	20	2a、3a	1/4	24	2a、3a	5/8	24	2a、3a
5/16	18	2a、3a	5/16	24	2a、3a	11/16	24	2a、3a
3/8	16	2a、3a	3/8	20	2a、3a	3/4	20	2a、3a
7/16	14	2a、3a	7/16	20	2a、3a	7/8	20	2a、3a
1/2	13	2a、3a	1/2	18	2a、3a	13/16	20	2a、3a
9/16	12	2a、3a	9/16	18	2a、3a	15/16	20	2a、3a
5/8	11	2a、3a	5/8	16	2a、3a	1	20	2a、3a
3/4	10	2a、3a	3/4	14	2a、3a	1 1/16	18	2a、3a
7/8	9	2a、3a	7/8	12	2a、3a	1 1/8	18	2a、3a
1	8	2a、3a	1	12	2a、3a	1 3/16	18	2a、3a
1 1/8	7	2a、3a	1 1/8	12	2a、3a	1 1/4	18	2a、3a
1 1/4	7	2a、3a	1 1/4	12	2a、3a	1 5/16	18	2a、3a
1 3/8	6	2a、3a	1 3/8	12	2a、3a	1 3/8	18	2a、3a
1 1/2	6	2a、3a	1 1/2	12	2a、3a	1 7/16	18	2a、3a
1 3/4	5	2a、3a	1 3/4	12	2a、3a	1 1/2	18	2a、3a
2	4.5	2a、3a	2	12	2a、3a	1 9/16	18	2a、3a
……			……			……
6			6			6

Nominal size	thread/ perinch	Accuracy	Nominal size	thread/ perinch	Accuracy	Nominal size	thread /perinch	Accuracy	Nominal size	thread /perinch	Accuracy
5/16	20	2a、3a	7/8	32	2a、3a	1 5/16	20	2a、3a	1 11/16	12	2a、3a
5/16	28	2a、3a	15/16	12	2a、3a	1 5/16	28	2a、3a	1 11/16	16	2a、3a
3/8	20	2a、3a	15/16	16	2a、3a	1 3/8	8	2a、3a	1 11/16	20	2a、3a
3/8	28	2a、3a	15/16	28	2a、3a	1 3/8	16	2a、3a	1 3/4	6	2a、3a
7/16	32	2a、3a	15/16	32	2a、3a	1 3/8	20	2a、3a	1 3/4	8	2a、3a
1/2	16	2a、3a	1	16	2a、3a	1 3/8	28	2a、3a	1 3/4	12	2a、3a
9/16	16	2a、3a	1	28	2a、3a	1 7/16	6	2a、3a	1 3/4	16	2a、3a
9/16	20	2a、3a	1 1/16	8	2a、3a	1 7/16	8	2a、3a	1 3/4	20	2a、3a
9/16	32	2a、3a	1 1/16	12	2a、3a	1 7/16	12	2a、3a	1 13/16	6	2a、3a
5/8	12	2a、3a	1 1/16	16	2a、3a	1 7/16	16	2a、3a	1 13/16	8	2a、3a
5/8	16	2a、3a	1 1/16	20	2a、3a	1 7/16	20	2a、3a	1 13/16	12	2a、3a
5/8	20	2a、3a	1 1/16	28	2a、3a	1 7/16	28	2a、3a	1 13/16	16	2a、3a
5/8	28	2a、3a	1 1/8	8	2a、3a	1 1/2	8	2a、3a	1 13/16	20	2a、3a
11/16	12	2a、3a	1 1/8	16	2a、3a	1 1/2	16	2a、3a	1 7/8	6	2a、3a
11/16	16	2a、3a	1 1/8	20	2a、3a	1 1/2	20	2a、3a	1 7/8	8	2a、3a
11/16	20	2a、3a	1 1/8	28	2a、3a	1 1/2	28	2a、3a	1 7/8	12	2a、3a
11/16	28	2a、3a	1 3/16	8	2a、3a	1 9/16	6	2a、3a	1 7/8	16	2a、3a
3/4	12	2a、3a	1 3/16	12	2a、3a	1 9/16	8	2a、3a	1 7/8	20	2a、3a
3/4	28	2a、3a	1 3/16	16	2a、3a	1 9/16	12	2a、3a	1 15/16	6	2a、3a
3/4	32	2a、3a	1 3/16	20	2a、3a	1 9/16	16	2a、3a	1 15/16	8	2a、3a
13/16	12	2a、3a	1 3/16	28	2a、3a	1 9/16	20	2a、3a	1 15/16	12	2a、3a
13/16	16	2a、3a	1 1/4	8	2a、3a	1 5/8	6	2a、3a	1 15/16	16	2a、3a
13/16	28	2a、3a	1 1/4	16	2a、3a	1 5/8	8	2a、3a	1 15/16	20	2a、3a
13/16	32	2a、3a	1 1/4	20	2a、3a	1 5/8	12	2a、3a	2	6	2a、3a
7/8	12	2a、3a	1 1/4	28	2a、3a	1 5/8	16	2a、3a	2	8	2a、3a
7/8	16	2a、3a	1 5/16	8	2a、3a	1 5/8	20	2a、3a	……
7/8	28	2a、3a	1 5/16	16	2a、3a	1 11/16	6	2a、3a	6	……	……
