Analizadores Trifásicos de Calidad Eléctrica Distorsión Armónica Total

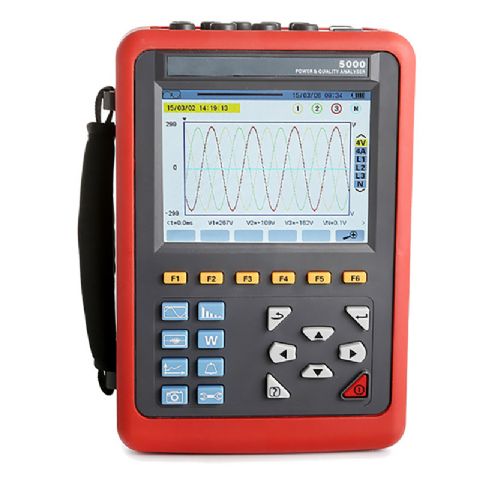

-PQAN-6005 es un instrumento de prueba integral cuidadosamente desarrollado por nuestra empresa y especialmente diseñado para pruebas de campo de Trifásicos, funcionamiento conciso, inteligente y multifuncional. Es fácil de usar, gran pantalla LCD, alta resolución, interfaz en chino e inglés, estructura de carcasa a prueba de golpes, etc. Puede medir simultáneamente la corriente de 4 canales (corriente trifásica de ABC y cable neutro), voltaje de 4 canales (voltaje trifásico ABC y voltaje de línea neutral a tierra), el valor máximo del voltaje de corriente, valor máximo / mínimo durante un período , factor de desequilibrio trifásico, parpadeo de voltaje a corto plazo, factor K del transformador, potencia activa, potencia reactiva, potencia aparente, factor de potencia y factor de potencia de desplazamiento, potencia activa, potencia reactiva, potencia aparente, distorsión armónica total y armónica, etc. Muestra gráficos de barras de relación de armónicos en forma de onda en tiempo real del voltaje actual; Capture dinámicamente el cambio instantáneo de la corriente de voltaje, monitoreando la corriente de arranque, monitoreando los parámetros de potencia y generando la lista de alarmas, genere la tabla de tendencias para un registro de datos de prueba a largo plazo.
Caracteristicas:
- Visualización de forma de onda en tiempo real (voltaje de 4 canales / corriente de 4 canales).
- Valores RMS verdaderos de tensiones y corrientes.
- Los componentes DC de voltajes.
- Valores máximos de corriente y tensión.
- Valores de corriente y voltaje RMS de medio ciclo mínimo y máximo.
- Visualización del diagrama fasorial.
- Medición de cada armónico hasta el orden 50.
- Los gráficos de barras muestran relaciones armónicas de corriente y voltaje de cada fase.
- Distorsión armónica total (THD).
- Potencia activa, reactiva, aparente, por fase y acumulativa.
- Energía activa, reactiva, aparente, por fase y acumulativa.
- Factor K del transformador.
- Factores de potencia (PF) y factores de desplazamiento (DPF o COSΦ).
- Parpadeo de voltaje a corto plazo (PST).
- Desbalance trifásico (corriente y voltaje).
Especificación
Power supply
|
Rechargeable lithium-ion battery pack 9.6V, backup charger.
|
Battery indicator
|
Battery symbol shows dump energy. When the voltage is too low, automatic shutdown after the 1 minute.
|
Power consumption
|
Current consumption of normal test 490 mA, continuous working for 8 hours.
|
Display mode
|
LCD color screen, 640dots×480dots, 5.6 inches, display domain: 116mm×88mm.
|
Size of clamp
|
10Asmall sharp current clamp: 7.5mm×13mm;
100A circle current clamp: 35mm×40mm;
1000Acircle current clamp: 68mm×68mm.
|
Instrument dimensions
|
L×W×H: 240mm×170mm×68 mm.
|
Number of channels
|
4U/4I.
|
Phase-to phase voltage
|
1.0V~2000V.
|
Phase-to-neutral voltage
|
1.0V~1000V.
|
Current
|
10Acurrent clamp: 10mA~10.0A;
100A current clamp: 0.10A~100A;
1000Acurrent clamp: 1.0A~1000A;
Optional current transformer: instrument input current 1mA~500mA.
|
Frequency
|
40Hz~70Hz.
|
Parameters of electricity
|
W, VA, Var, PF, DPF, cosφ, tanφ.
|
Energy parameters
|
Wh, Varh, Vah.
|
Harmonic
|
Order 0~50.
|
Total harmonic distortion
|
Order 0~50, each phase.
|
Expert mode
|
Yes.
|
Number of Transient records
|
150 sets.
|
Voltage flicker
|
Yes.
|
Starting current mode
|
Yes, 100 seconds.
|
3 phases unbalance
|
Yes.
|
Record
|
300 days(simultaneous recording 20 parameters, record one point every 5 seconds).
|
Min/Max recorded value
|
Measurement of maximum and minimum values over a period of time.
|
Alarm
|
40 different types of parameter selections, 12,800 sets alarm logs.
|
Peak
|
Yes.
|
Phasor diagram display
|
Automatically.
|
Capacity of snapshots
|
60.
|
Menu language
|
English/Chinese.
|
Communication
|
USB.
|
Automatic switching off
|
When an alarm campaign is initiated or a search for transients, an inrush current capture, or a trend recording is pending or in progress, the device is not automatic switching off.
|
In other test mode, 15 minutes without keystrokes, automatic shutdown after prompt 1 minute.
|
Backlight function
|
Yes, suitable for use at night and dark place.
|
Weight
|
Host: 1.6kg (with battery).
|
10Asmall sharp current clamp: 170g×4;
|
100A circle current clamp: 190g×4;
|
1000Acircle current clamp: 510g×4;
|
Test wires and power adapter: 900g;
|
Total weight: about 7.8kg (with packaging).
|
Length of voltage test wire
|
3m.
|
Length of current sensor wire
|
2m.
|
Working temperature and humidity
|
-10°C~40°C; below 80%Rh.
|
Storage temperature and humidity
|
-10°C~60°C; below 70%Rh.
|
Input impedance
|
Input impedance of test voltage: 1MΩ.
|
Withstand voltage
|
Withstand 3700V/50Hz sinusoidal AC voltage for 1 minute between instrument wiring and shell.
|
Insulation
|
Between instrument wiring and shell ≥10MΩ.
|
Structure
|
Double insulation, with insulation vibration-proof sheath.
|
Safely rules
|
IEC 61010 1000V Cat III / 600V CAT IV, IEC61010-031, IEC61326, Pollution degree: 2.
|
