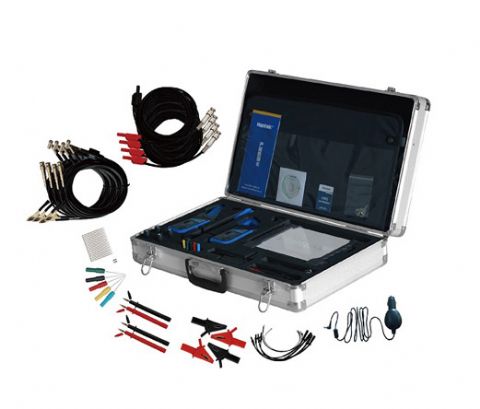

5 Piezas Diagnóstico Osciloscopio Automotriz con 60MHz



Osciloscopio:
    ---- 4 Canales y gatillo EXT, 60MHz de ancho de banda.
    ---- 200MS / s frecuencia de muestreo en tiempo real, 10k - profundidad de memoria 16M por canal.
    ---- Contador de frecuencia, análisis de espectro FFT.
    ----- 8--36V Amplia gama de voltaje de entrada, apto para la prueba de potencia del vehículo.
    ---- USB conector de interfaz 2.0 y el juego, LAN opcional.
    ---- Más de 20 tipos de medición automática andPASS / FALLO Comprobar función, que es adecuado para la aplicación de la ingeniería.
    ---- Diseño industrial excelente, interfaz similar con banco osciloscopio, fácil de usar.
    ---- El soporte de software: Windows NT, Windows 2000, Windows XP, Vista, Windows 7.
    ---- Código DEMO Supply (VC, VB, LabVIEW) y soporte técnico

Veh-ículo Diagn-osis:
    ---- Rimero Diagnóstico (Arranque Diagnóstico de escape)
    ---- Encendido Acción (corriente / tensión)
    ---- El sensor (Air Flow Meter, árbol de levas, cigüeñales)
    ---- Diagnóstico Bus (CAN Bus Vista de datos)
    ---- Ejecutante (gasolina / diesel)
    ---- De inicio y carga (Carga Circuitos de corriente / tensión)

 Sistema Vertical
 Canales analógicos       4
 de ancho de banda         60MHz(-3dB)
 Rise  Tiempo                    5.8ns
 Impedancia de entrada Resistencia:   1MΩ; Capacitancia: 25 pF
Sensibilidad de entrada de   10 mV / div a 5V / div
Acoplamiento de entrada        AC / DC / GND
Resolución vertical                   8 bits
Profundidad de la memoria   10K-1 6M / CH
entrada máxima                        400V de (DC + AC pico)
Sistema Horizontal
Real-Time Sampling Rate       200MS / s
Tiempo Gama de base 5ns / div a 1000s / div (1-2-5 secuencias)
Base de tiempo Precisión      ± 50ppm
Sistema de disparo
Fuente                                  CH1, CH2, CH3, CH4, EXT
Modo                                     Edge, Pulse, viedo, Alternativa
Medición de voltaje            Vpp, Vamp, Vmax, Vmin, Vtop, VMID, Vbase, Vavg, Vrms, Vcrms, preimpulso, Sobreimpulso, frecuencia, período, tiempo de subida, bajada, ancho  positivo, ancho negativo, ciclo
Los cursores de medición                                          Horizontal, Vertical, Pista, Modos Auto Medición
Wave form Proceso de Señal                                      +, -, x, ÷, FFT, Invert
Margen de voltaje de 10 mV a 5 V / div @ x 1 sonda; 100 mV a 50 V / div @ x 10 sonda;
                                       1V a 500V / div @ x 100 sonda; 10V a 5000V / div @ x 1000 sonda;
                                       100V a 50000V / div @ x 10000 sonda; 200 mV a 100 V / div @ 20: 1
Actual  Range              cc65(20A), cc65 (60A), CC650, CC1100
FFT                                 Rectangular, Hanning, Hamming, Blackman Ventana
Matemáticas                Adición, sustracción, multiplicación, división
Característica Gennral
Interfaz                           USB 2.0 (Lan Opcional)
Fuente de e  nergía     8--36V Amplia gama de voltaje de entrada
Volumen                        255 x 190 x 45 (mm)
Peso                               1Kg
