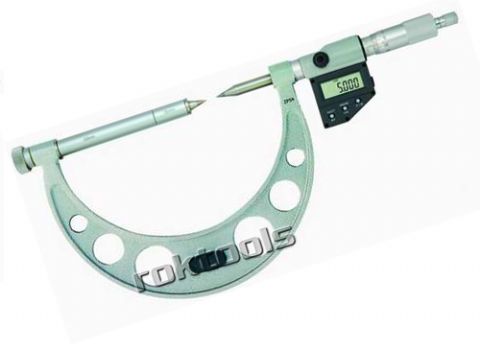

专用测量偶数齿轮齿根圆直径的量具，通过齿槽根部的圆为齿根圆。 通过对齿根圆直径的精确测量，以确定齿轮的其他参数。也可以根据公式计算。 不适合测量奇数齿轮，因为在任一个齿的对面,都是一个缺口,一面是齿顶,一面是齿根， 需要通过公式来计算出直径。

产品特点：

硬质合金测量面， 不易磨损和损害，延长使用寿命；

测砧可调节， 扩大测量范围；

高精度测砧可调， 更换后不用重新对零位；

镂空设计尺架， 重量轻，保证测量精度。

200毫米以上的采用钢管尺架；

镀铬微分筒，防止生锈，激光刻线，字迹清晰易读；

尖头直径为0.4毫米到0.7毫米，适合不同的齿轮测量需要；

带有锁止装置。



公制参数：



订单号	量程	分辨率	尖头形状
DM-132401	5-100mm	0.001mm	SR0.4mm
DM-132402	100-200mm	0.001mm	SR0.5mm
DM-132403	200-300mm	0.001mm	SR0.7mm
DM-132404	300-400mm	0.001mm	SR0.7mm
DM-132405	400-500mm	0.001mm	SR0.7mm
DM-132406	500-600mm	0.001mm	SR0.7mm
DM-132407	600-700mm	0.001mm	SR0.7mm
DM-132408	700-800mm	0.001mm	SR0.7mm
DM-132409	800-900mm	0.001mm	SR0.7mm
