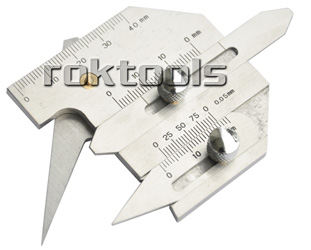

诺克HJC40型焊缝检验尺

型号：WG-401

1.主要用途有测量平面焊缝高度：首先把咬边尺对准零位，并紧固螺钉，然后滑动高度尺于焊缝点接触，高度尺的市值，即为焊缝高度。

2.测量角焊缝高度，用HJC40焊缝检验尺的工作面靠紧焊缝件和焊缝，并移动诺克高度尺与汉奸的另一边接触看高度尺指示线，读出数值即为焊缝高度。也可用我公司的专门设计的角焊缝规进行测量（适合焊缝较高的情况）

3.测量角焊缝：在45°时的焊点为角焊缝厚度。首先把检验尺于焊件紧靠，使得高度尺与焊件平面呈45°夹角，滑动高度尺与焊点接触，高度尺诺指示值为焊缝厚度

4. 焊缝咬边深度：首先把高度尺对准零位，并紧固螺钉，然后使用咬边尺测量咬边深度。

5. 焊件坡口角度： 根据焊件所需要的坡口角度，用主尺和多用尺配合。

6.焊缝宽度：先用主体测量角进口焊缝另一边，然后转动诺克多泳池的测量角进口焊缝另一边，读出多用尺的指示值为焊缝宽度。
