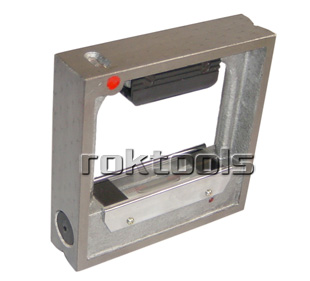

ROK200mm*200mm高精度框式水平仪

        框式水平仪和条式水平仪是利用液面水平恒定的原理以水准器直接显示角位移，主要部分是水准器，水准器是一个密封的玻璃管，内壁研磨成一定曲率半径，曲率半径决定水准器的精度，曲率半径越大，分辨率越高，曲率半径越小，分辨率越低。水准器内装有粘滞度较小的液体，酒精、乙醚及其混合体等，内留～气泡，在内表面刻有刻度。当水平仪下工作面处于水平位置时，气泡位于两端刻线中间，气泡液面(水平面)与下工作面平行，当不在水平位置时，气泡液面与下工作面不平行，气泡就偏向高的一端。框式水平仪除包含条式水平仪的功能外,还可测量相对于铅垂位置以及下工作面相对于水平位置的微小倾斜角度,是用于调整各种机床导轨表面的水平和铅垂安装及各导轨表面。

(1)水平仪放置方向不可以任意改变，这样不致于造成读数混乱。

(2)根据导轨长度选择桥板，桥板越短，水平仪每格的线值越小，越能反映出直线度的真实性，但测量位置增多，给测量结果带来的误差越大，桥板越长，反映不出直线度的真实性。一般不少于8～10个位置。

(3)框式水平仪的两个V形测量面是测量精度的基准，在测量中不能与工作的粗糙面接触或摩擦。安放时必须小心轻放，避免因测量面划伤而损坏水平仪和造成不应有的测量误差.



订单号	量程(mm)	分辨率
OL-321	200*200	0.02mm
