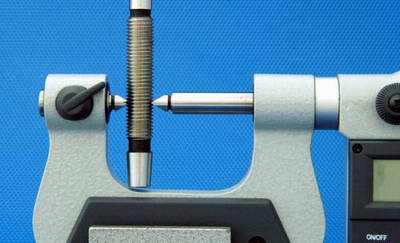

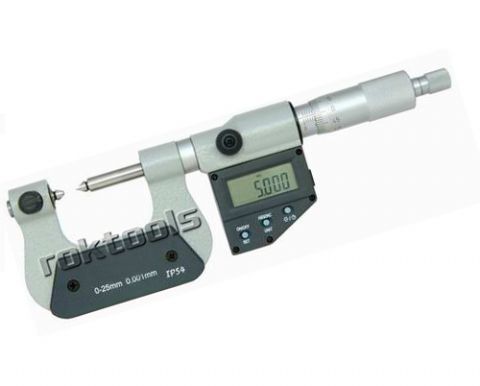

ROK螺纹千分尺具有 60° 锥型和 V 型测头，用于测量螺纹中径. 在机器零件制造业中 ,要保证螺纹连接零件的标准尺寸 ,使其具备通用及互换性。在测量和检验其质量是否合格的过程中 ,通常使用专用量具 ,如螺纹塞规、环规 ,而更多的在测量 2～ 3级精度的螺纹中径尺寸时 ,则使用螺纹千分尺。螺纹千分尺在其结构上与一般千分尺相似,但是配有不同的测砧,V型和刀口型。
使用此种千分尺应该注意：
测微螺杆和螺母之间在全量程应充分啮合且配合应良好，不应出现卡滞和明显的窜动。
测微螺杆伸出尺架的光滑圆柱部分与轴套之间的配合应良好，不应出现明显的摆动。
调零装置上装配测头孔的轴线与测微螺杆上装配测头孔的轴线的同轴度公差应为0.01mm。
调零装置上孔和测微螺杆上装配测头的孔的尺寸宜为3.5mm、4mm或5mm，公差应为H7.
螺纹测头应轻轻旋进千分尺的安装孔内，以便在测量时能紧挨螺纹齿面。每次更换完螺纹测头时，最简便的就是用外螺纹千分尺重新校对。
用于内螺纹测量的螺纹测头不能用于外螺纹测量，反之用于外螺纹测量的测头也不能用于内螺纹测量。
主要技术参数：
测砧尾端尺寸：5*15mm
测量范围：见下表
精度：根据测量范围而不同
分辨率：0.001毫米
旋转丝杆
|
订单号
|
量程
|
分辨率
|
|
DM-133101
|
0-25mm
|
0.001mm
|
|
|
25-50mm
|
0.001mm
|
|
|
50-75mm
|
0.001mm
|
|
|
75-100mm
|
0.001mm
|
|
|
100-125mm
|
0.001mm
|
|
|
125-150mm
|
0.001mm
|
|
|
150-175mm
|
0.001mm
|
|
|
175-200mm
|
0.001mm
|
直进式丝杆
|
订单号
|
量程
|
分辨率
|
|
DM-133101-1
|
0-25mm
|
0.001mm
|
|
|
25-50mm
|
0.001mm
|
|
|
50-75mm
|
0.001mm
|
|
|
75-100mm
|
0.001mm
|
|
|
100-125mm
|
0.001mm
|
|
|
125-150mm
|
0.001mm
|
|
|
150-175mm
|
0.001mm
|
|
|
175-200mm
|
0.001mm
|
