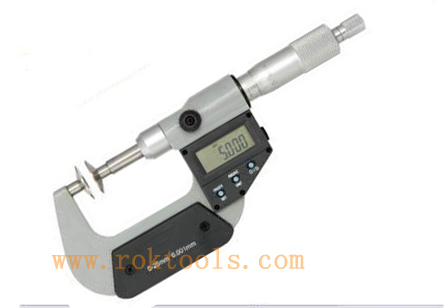

ROKTOOLS电子数显公法线千分尺

一种测量齿轮齿面公法线，胶片，纸厚的千分尺，技术人员也称为盘形千分尺，可方便测量直齿轮和斜齿轮根切线方向的长度，0.7mm的边围厚度便于插入狭窄的凹进行测量， 蝶形测量面内直径为8毫米（小于100mm), 和12毫米（100mm-200mm)可测量齿轮公法线及纸张厚度。公法线的意思是就是公共的法线，根据渐开线、齿轮的原理，渐开线上的任意一点的法线都是与基圆相切的，齿轮公法线是跨若干齿的两个异侧齿廓的公共法线，这条直线与基圆相切，公法线（长度）是控制齿轮加工质量的一个重要参数。 直接测量直齿、斜齿圆柱齿轮和变位直齿、斜齿圆柱齿轮的公法线长度、公法线长度变动量以及公法线平均长度偏差；亦可用于测量工件特殊部位的尺寸，如筋、键、翅、成形刀具的刃、弦齿等的厚度。



技术参数：

圆盘直径：20mm （测量范围小于100mm的千分尺）， 30mm(测量范围100mm-200mm的千分尺), 蝶形测量面内直径为8毫米（小于100mm), 和12毫米（100mm-200mm)

分辨率：0.001mm



订单号	测量范围	分辨率	圆盘直径
DM-130801	0-25mm	0.001mm	20mm/0.8"
DM-130802	25-50mm	0.001mm	20mm/0.8"
DM-130803	50-75mm	0.001mm	20mm/0.8"
DM-130804	75-100mm	0.001mm	20mm/0.8"
DM-130805	100-125mm	0.001mm	30mm/1.2"
DM-130806	125-150mm	0.001mm	30mm/1.2"
DM-130807	150-175mm	0.001mm	30mm/1.2"
DM-130808	175-200mm	0.001mm	30mm/1.2"

 测力装置：

棘轮测力

棘轮套测力

无声测力
