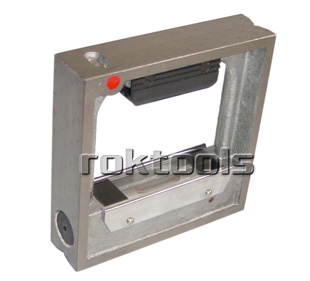

150mm*150mm高精度框式水平仪

        框式水平仪和条式水平仪是利用液面水平恒定的原理以水准器直接显示角位移，主要部分是水准器，水准器是一个密封的玻璃管，内壁研磨成一定曲率半径，曲率半径决定水准器的精度，曲率半径越大，分辨率越高，曲率半径越小，分辨率越低。水准器内装有粘滞度较小的液体，酒精、乙醚及其混合体等，内留～气泡，在内表面刻有刻度。当水平仪下工作面处于水平位置时，气泡位于两端刻线中间，气泡液面(水平面)与下工作面平行，当不在水平位置时，气泡液面与下工作面不平行，气泡就偏向高的一端。
        水准器曲率半径与分度值存在着一定的关系。假设，当分度值为0．02mm／m水平仪在lm的截面上时。截面一端相对倾斜0．02ram，水准器曲率半径以圆心O转过了一个微小的角度口≈4”，气泡倾斜前如图1所示，倾斜后如图所示。气泡实际相对移动1格2mm，而不是0．02ram，读数放大了分度值100倍。假设刻度间隔实际距离0．02ram，气泡移动量用肉眼是难以分辨的，况且灵敏度高，也难以操作。



订单号	量程(mm)	分辨率
OL-221	150*150	0.02mm
