型号：CLME-2403
产品描述：
----2403高压钳形漏电流表突破传统结构，专为在线测量高压线路的漏电情况、判断氧化锌避雷器的运行情况。采用最新CT及屏蔽技术，由专用高压检测仪配高压绝缘杆组成，若不使用绝缘杆，还可以当作高精度低压钳形漏电流表、电流表使用，能准确测出0.01mA的漏电流或电流。
----CLME-2403钳头与引导区创新的一体化设计，确保了常年无间断测试的高精度、高可靠性、高稳定性。绝缘杆轻便，具有防潮﹑耐高温﹑抗冲击﹑抗弯﹑高绝缘、可伸缩等特点。

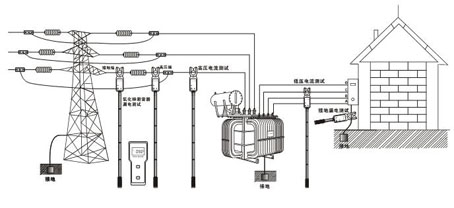

----CLME-2403连接绝缘杆，可用于60KV（裸线35KV）以下的高压线路漏电流测量，在线电流测量，判断氧化锌避雷器是否受潮或运行不良，仪表还具有峰值保持、数据保持、数据存储、无线传输等功能，其专用高压钳通过按压或退拔绝缘杆能方便钳夹或撤离被测导线，省时快捷，广泛应用于变电站﹑发电厂﹑工矿企业以及检测站﹑电工维修部门进行漏电检测和野外电工作业等。
----CLME-2403可作为高低压电流互感器变比测试仪、氧化锌避雷器测试仪使用。即分别测出电流互感器一二次回路的电流，再计算得出电流互感器的变比或折算变比。注意：由于投入运行后的避雷器泄漏电流应小于500uA，所以可以根据测试避雷器的漏电情况来判断避雷器的运行情况，若实测避雷器泄漏电流过大，超过500uA，若排除系统电压过高，则避雷器可能有污渍或受潮或老化，漏电流越大，有污渍或受潮或老化就越严重。
二．技术规格
|
功 能
|
高低压交流漏电流、电流在线测试；氧化锌避雷器受潮或老化在线判断；电流互感器变比间接测试
|
|
电 源
|
DC6V 碱性干电池（1.5V AAA×4）
|
|
测试方式
|
钳形CT，积分方式
|
|
显示模式
|
4位LCD显示，背光功能，适合昏暗场所
|
|
LCD尺寸
|
47mm×28.5mm
|
|
仪表尺寸
|
宽高厚：68mm×245mm×40mm
|
|
钳口尺寸
|
φ33mm
|
|
采样速率
|
2次/秒
|
|
测量范围
|
AC 0.00mA～600.0A（50/60Hz自动）
|
|
分 辨 率
|
10uA
|
|
换 档
|
0.00mA～600A全自动换档
|
|
测试精度
（23℃±5℃，80%RH以下）
|
0.00mA～100.0A: ±1%±5dgt
|
|
100.0A～600.0A: ±2%±5dgt
|
|
数据存储
|
99组，存储过程中“MEM”符号指示， “FULL”符号闪烁显示表示存储已满
|
|
PEAK保持
|
自动保持高处的测试值，通常测试模式下按PEAK键， PEAK灯亮，即开启PEAK保持功能，再按PEAK键取消此功能
|
|
线路电压
|
60KV（裸线35KV）以下线路测试（带绝缘杆操作）
|
|
数据保持
|
通常测试模式下按HOLD键保持数据，“HOLD”符号显示，再按HOLD键取消
|
|
数据查阅
|
“MR”符号指示，能上下翻阅所存数据
|
|
溢出显示
|
超量程溢出功能：“OL A”符号显示
|
|
自动关机
|
开机约15分钟后，仪表自动关机，以降低电池消耗
|
|
电池电压
|
当电池电压低于4.8V时，电池电压低符号“ ”显示，提醒更换电池
|
|
仪表质量
|
检测仪：335g（含电池），仪表总质量：2.5Kg（含绝缘杆和电池）
|
|
工作温湿度
|
-20℃～40℃； 80%Rh以下
|
|
存放温湿度
|
-20℃～60℃； 70%Rh以下
|
|
干 扰
|
无315MHz、433MHz同频信号干扰
|
|
绝缘杆尺寸
|
φ32mm，1m/节（5节）
|
|
绝缘强度
|
第5节绝缘杆与高压检测仪外壳间：AC 100kV/rms；高压检测仪外壳与铁心间：AC1000V/rms
|
|
结 构
|
防滴漏Ⅱ型
|
|
随机附件
|
钳表：1件；仪表箱：1件；绝缘杆（1米）：5个；电池（碱性干电池AAA）：8个
|
装箱单
----检测仪 1 台
----接收器( CLME-2403专配) 1 台
----绝缘杆 （1 米/节） 5 节
----仪表箱1 个
----电池（碱性干电池AAA） 4 个（*或8个）
----用户手册/保修卡/合格证1 套
注意：
由于投入运行后的避雷器泄漏电流应小于500uA（《现场绝缘试验实施导则避雷器试验DL474.5-92》中7.1条），所以可以根据测试避雷器的漏电来判断避雷器的运行情况，若实测避雷器泄漏电流过大，超过500uA，若排除系统电压过高，则避雷器可能有污渍或受潮或老化，漏电流越大，有污渍或受潮或老化就越严重。工作人员可以根据测试的漏电情况决定是否对避雷器进行维护处理或拆下到实验室检测，避免了盲目拆下检测。
